EC-01 (снят с производства)







Контроллер EC-01 снят с производства





















Цена-розн.



-





Цена-опт.



-







 Ремонт

 Инструкция

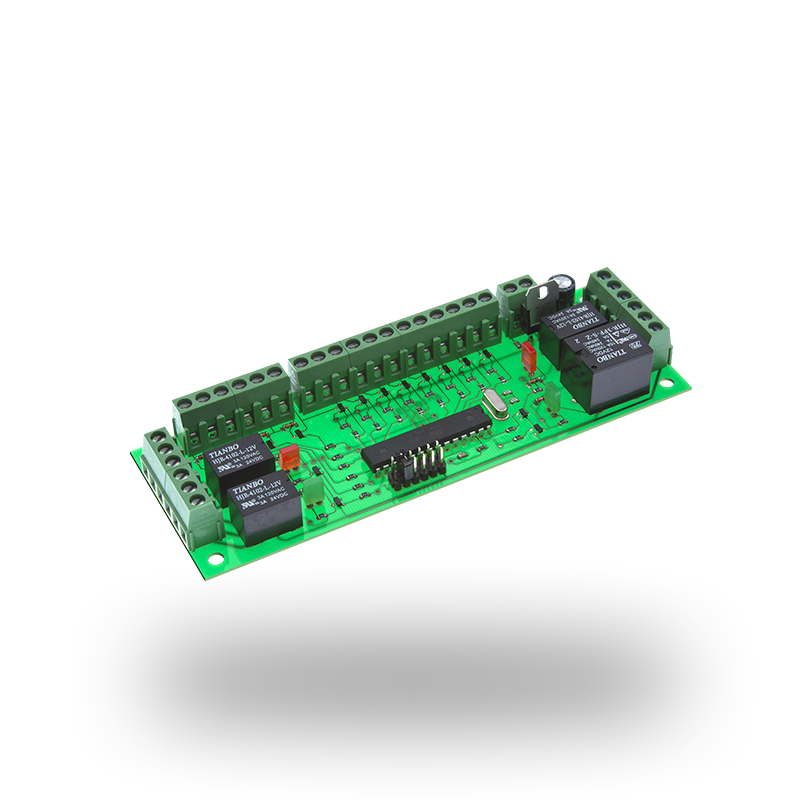

Контроллер EC-01 предназначен для организации сложных алгоритмов управления точками прохода в системах управления доступом. С помощью контроллера EC-01 можно организовать работу шлюза, управление различными типами турникетов и так далее. При этом возможна как работа в автономном режиме, так и с сетевыми контроллерами NC-1000, NC-5000, NC-2000-D, NC-2000-DIP, NC-2000-IP, NC-32K или NC-32K-IP.

Функциональность контроллера EC-01 может расширяться, так как определяется набором подпрограмм микропроцессора. Выбор подпрограммы (и, соответственно, функциональности) контроллера EC-01 производится перемычками на печатной плате. Программное обеспечение может быть дополнено функциями, необходимыми для реализации задач Заказчика. По вопросам расширения функциональных возможностей контроллера ЕС-01 обращайтесь к дистрибьюторам.

Функциональные характеристики контроллера:

  • 8 входов, рассчитанных на подключение «сухих» контактов. Для различных применений может использоваться разное число входов.

  • 1 релейный выход с повышенной нагрузочной способностью.

  • 3 релейных выхода со стандартной нагрузочной способностью.

  • 4 выхода с открытым коллектором (ОК).

  • 5 переключателей режимов («джамперов») для задания режимов работы устройства.

  • 4 светодиода, индицирующих состояние соответствующих реле.

    Нагрузочные способности

    Реле 1: 6 А, 120 В

    Реле 2 ... 4: 2 А, 120 В

    Выходы (ОК): 25 мА, 12 В

    Максимальное напряжение на выходах ОК: 24 В
Технические характеристики

Материал корпуса:
–
Размеры. мм:
142 x 51 x 20
Температура. °C:
0 . . . +55
Напряжение. вольт постоянного тока:
11 – 14
Ток. мА, максимум:
180
Примечание:
построение шлюза
