NC-2000-IP



Снят с производства.













 Ремонт

 Инструкция



Контроллеры NC-2000-IP используются в составе системы контроля и управления доступом ParsecNET. Контроллеры принимают решение о разрешении/запрещении доступа на основе данных идентификатора, которым может являться карта доступа (форматы EM-Marin, Mifare и др.) или отпечаток пальца.

Контроллер NC-2000-IP является составной частью СКУД и его работа неразрывно связана с другими компонентами системы контроля доступа: считыватели, сервер СКУД, исполнительные устройства.



Контроллер подключается к серверу СКУД через локально-вычислительную сеть в формате Ethernet (также, как и контроллеры NC-32K-IP и NC-2000-DIP). Подключение осуществляется стандартным кабелем "витая пара".

NC-2000-IP, как и все контроллеры Parsec, поддерживает работу одной точки прохода (подключение одного исполнительного устройства: турникет/э/м замок, шлагбаум и др.)



Возможно подключение считывателей Parsec напрямую или других торговых марок через плату преобразования NI-TW.

Контроллеры имеют встроенный источник питания, который обеспечивает работу самого контроллера, а также осуществляет питание замков и охранных датчиков.



Технические характеристики



Кол-во персонала: 2000
Буфер событий: 700
Выходной интерфейс: Ethernet
Вариант исполнения: корпус с источником питания
Питание, В: 220



Габаритные размеры корпуса, мм: 290x230x85
Контроллер NC-2000-IP поддерживает оборудование одной точки прохода и связанную с данной точкой систему охранной сигнализации помещения.

К выходу контроллера подключаются:

  • замок или любое другое устройство ограничения доступа (например, шлагбаумы и турникеты)
  • исполнительное устройство системы сигнализации



Ко входу контроллера подключаются:



  • считыватели (1 или 2)
  • RTE (кнопка запроса на выход)
  • DRTE (кнопка дистанционного открывания двери)
  • DC (дверной контакт)
  • датчики сигнализации
  • тампер корпуса контроллера
  • кнопка аппаратной блокировки
  • кнопка экстренного открывания двери



Контроллеры отвечают российским стандартам и требованиям, предъявляемым к оборудованию систем безопасности, и имеют соотсветствующие сертификаты.



Для конфигурирования Ethernet-устройств предназначена программа EGP3.EXE.

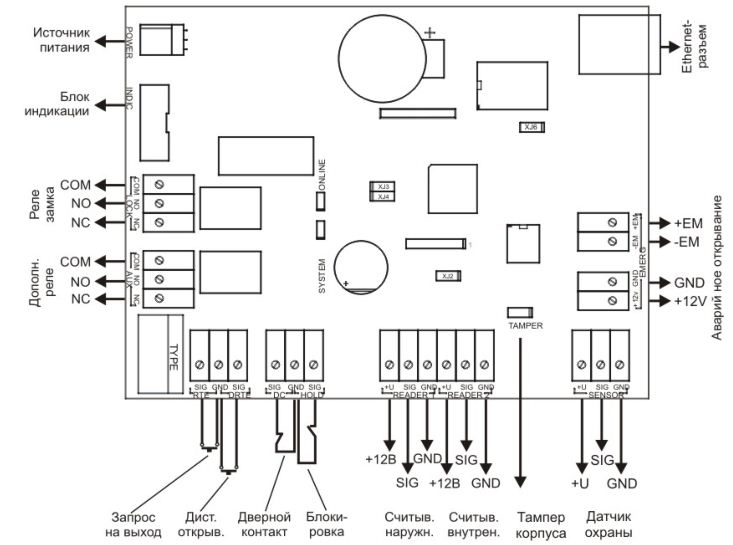

Схема платы контроллера

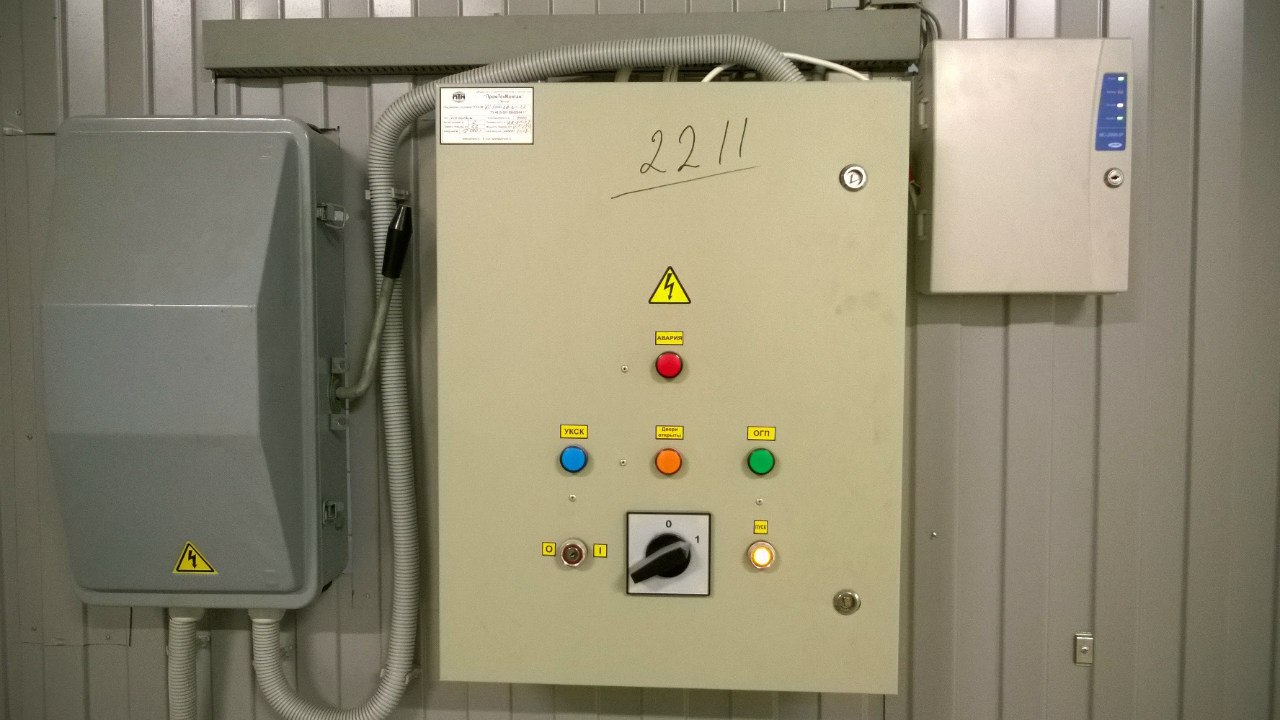

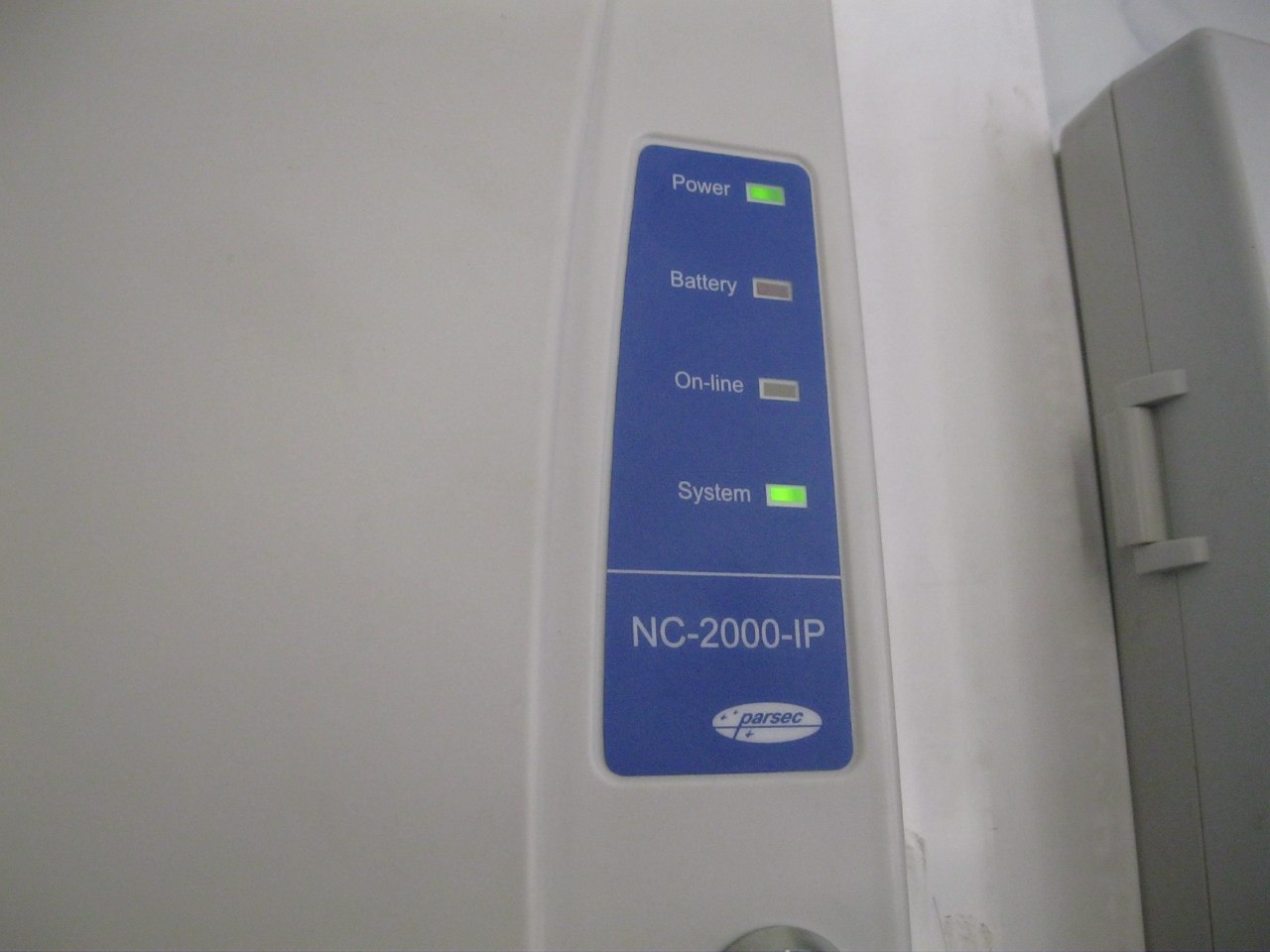

Фотографии установленного считывателя NC-2000-IP
